HDMIエクステンダー (CatX)
概要
Cat5e/6/6A/7ケーブルを用いてHDMIビデオを延長するHDBaseTエクステンダー。
イーサネット対応モデル・分配器内蔵モデル・4K@60Hz 4:4:4対応モデル等、様々なバリエーションがあります。
ラインナップ・仕様
メインモデル
HDB201-TX
HDB201-RX
・イーサネットパススルー-2ポート
・高信頼ACアダプタ
| 型番 | HDB201-TX | HDB201-RX | |
|---|---|---|---|
| 映像入出力 | HDMI | 入力1系統 | 出力1系統 |
| 最大解像度 | 4K@60Hz 4:2:0 または 4K@30Hz 4:4:4 | ||
| リンク | 方式 | HDBaseT(ビデオ帯域 340MHz/10.2Gbps) | |
| 最大伝送距離 | 100m *1 | ||
| コネクタ | RJ45 (Cat5e/6/6A/7) | ||
| インター フェース |
RS232 | Dsub9 メス ×1 | Dsub9 オス ×1 |
| IR | IR 送信器 3.5mm ジャック | IR 受信器 3.5mm ジャック | |
| IR 受信器 3.5mm ジャック | IR 送信器 3.5mm ジャック | ||
| イーサネット | RJ45 ×2 | ||
| 電源 | AC アダプタ | 5V 2.5A | 5V 2.5A |
| 寸法 | 105 × 105 × 30mm | 105 × 105 × 30mm | |
| 重量 | 380g | 380g | |
| 動作環境温度 | 0 ～ 40℃ | ||
| 同梱品 | 本体 x1、高信頼 AC アダプタ x1 | 本体 x1、高信頼 AC アダプタ x1 | |
| オプション | オプション | ||
*1 4K@60Hz 4:2:0 または 4K@30Hz 4:4:4 の場合は 70m
ベーシックモデル
HDMI-EXW
・HDMIコネクタの標準モデル
・ローカルユニットにも
HDMI出力有り(同時出力不可)
HDMI-SXW
・HDMIコネクタの
ローエンドモデル
・Cat5eで60m延長
| HDMI-EXW | HDMI-SXW | |||
|---|---|---|---|---|
| HDMI-ELW (送信機) |
HDMI-ERW (受信機) |
HDMI-SLW (送信機) |
HDMI-SRW (受信機) |
|
| 最大解像度 | 4K@60Hz 4:2:0 / 4K@30Hz 4:4:4 | |||
| 最大延長距離 | 100m *1 | 70m *2 | ||
| HDMI入力 | 1 | なし | 1 | なし |
| HDMI出力 | 1 (同時出力は不可) | なし | 1 | |
| RJ45コネクタ (延長ケーブル用) |
1 | |||
| RJ45コネクタ (イーサネット用) |
なし | |||
| RS232 | Dsub9 メス x1 | |||
| IR(送信) | 3.5mmジャック x1 | なし | 3.5mmジャック x1 | なし |
| IR(受信) | なし | 3.5mmジャック x1 内蔵レシーバー x1 |
なし | 3.5mmジャック x1 内蔵レシーバー x1 |
| 電源アダプタ | DC 12V (ロック付き) | |||
| 重さ(g) | 305 | 308 | 305 | 308 |
| 寸法(mm) | 150 x 80 x 25 | |||
*1 4K@60Hz 4:2:0または4K@30Hz 4:4:4の場合はCat5e/6で70m, Cat6A/7で100m
*2 1080pの場合は70m, 4K@60Hz 4:2:0または4K@30Hz 4:4:4の場合はCat5e/6で35m, Cat6A/7で40m
イーサネット対応モデル
HDMI-FXW
(リモートにACアダプタ不要)
・イーサネットハブ機能
(4ポート)搭載
・ローカルユニットにも
HDMI出力有り(同時出力不可)
HDB301-TX/RX
・PoE対応モデル
(リモートにACアダプタ不要)
・イーサネット対応

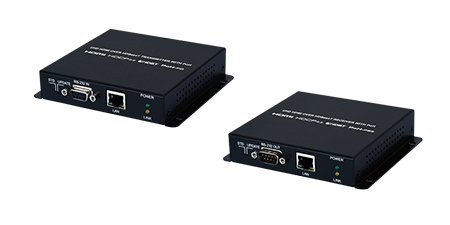

HDB302-TX/RX
・PoE対応モデル
(ローカルにACアダプタ不要)
・イーサネット対応
| HDMI-FXW | HDB301 | HDB302 | ||||
|---|---|---|---|---|---|---|
| HDMI-ELW (送信機) |
HDMI-ERW (受信機) |
HDB301-TX (送信機) |
HDB301-RX (受信機) |
HDB302-TX (送信機) |
HDB302-RX (受信機) |
|
| 最大解像度 | 4K@60Hz 4:2:0 / 4K@30Hz 4:4:4 | |||||
| 最大延長距離 | 100m *1 | |||||
| HDMI入力 | 1 | なし | 1 | なし | 1 | なし |
| HDMI出力 | 1 (同時出力は不可) | なし | 1 | なし | 1 | |
| RJ45コネクタ (延長ケーブル用) |
1 | |||||
| RJ45コネクタ (イーサネット用) |
4 | 1 | ||||
| RS232 | Dsub9 メス x1 | Dsub9 オス x1 | Dsub9 メス x1 | Dsub9 オス x1 | ||
| IR(送信) | 3.5mmジャック x1 | |||||
| IR(受信) | 3.5mmジャック x1 | 3.5mmジャック x1 内蔵レシーバー x1 |
3.5mmジャック x1 | |||
| 電源アダプタ | DC48V (ロック付き) |
なし | DC48V | なし | なし | DC48V |
| 重さ(g) | 505 | 505 | 370 | 366 | 370 | 366 |
| 寸法(mm) | 171 x 120 x 25 | 108 x 108 x 25 | 128 x 117 x 25 | |||
*1 4K@60Hz 4:2:0または4K@30Hz 4:4:4の場合はCat5e/6で70m, Cat6A/7で100m
HDMI分配器内蔵モデル

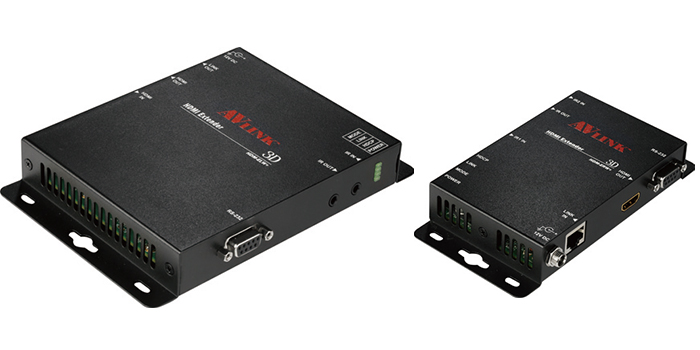

HDM-EXW+
・ローカルユニットにも
HDMI出力あり(同時出力可)
・双方向IR通信
HDM-SXW+
・ローカルユニットにも
HDMI出力あり(同時出力可)
・双方向IR通信

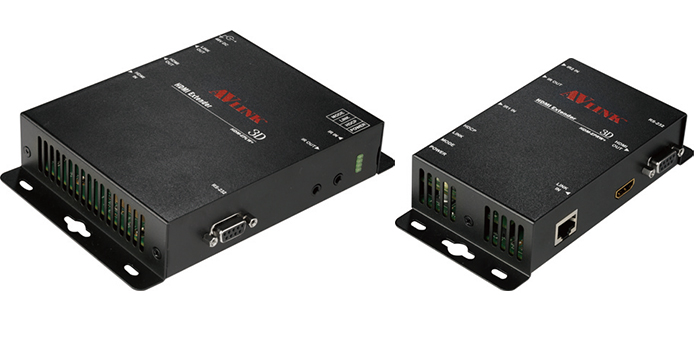

HDM-EPXW+
・ローカルユニットにも
HDMI出力あり(同時出力可)
・双方向IR通信
・PoC対応モデル
| HDM-EXW+ | HDM-SXW+ | HDM-EPXW+ | ||||
|---|---|---|---|---|---|---|
| HDM-ELW+ (送信機) |
HDM-ERW+ (受信機) |
HDM-SLW+ (送信機) |
HDM-SRW+ (受信機) |
HDM-EPLW+ (送信機) |
HDM-EPRW+ (受信機) |
|
| 最大解像度 | 4K@60Hz 4:2:0 / 4K@30Hz 4:4:4 | |||||
| 最大延長距離 | 100m *1 | 70m *2 | 100m *1 | |||
| HDMI入力 | 1 | なし | 1 | なし | 1 | なし |
| HDMI出力 | 1 (同時出力も可) | |||||
| RJ45コネクタ (延長ケーブル用) |
1 | |||||
| RJ45コネクタ (イーサネット用) |
なし | |||||
| RS232 | Dsub9 メス x1 | |||||
| IR (送信) | 3.5mmジャック x1 | |||||
| IR (受信) | 3.5mmジャック x1 内蔵レシーバー x1 |
|||||
| 電源アダプタ | DC 12V (ロック付き) | DC48V (ロック付き) |
なし | |||
| 重さ(g) | 472 | 292 | 472 | 292 | 513 | 328 |
| 寸法(mm) | 171 x 120 x 25 | 150 x 80 x 25 | 171 x 120 x 25 | 150 x 80 x 25 | 171 x 120 x 35 | 150 x 80 x 35 |
*1 4K@60Hz 4:2:0または4K@30Hz 4:4:4の場合はCat5e/6で70m, Cat6A/7で100m
*2 1080pの場合は70m, 4K@60Hz 4:2:0または4K@30Hz 4:4:4の場合はCat5e/6で35m, Cat6A/7で40m
多機能薄型モデル

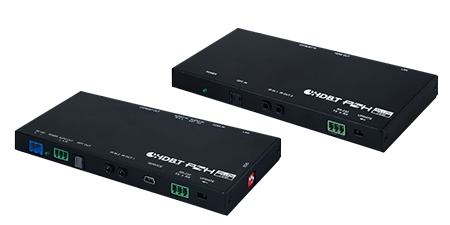

HDB401-TX/RX
・4K@60Hz 4:2:0対応
・イーサネット対応
・OAR対応
(オプティカルオーディオリターン)
・TX側にEDID機能内蔵
| HDB401 | ||
|---|---|---|
| HDB401-TX (送信機) |
HDB401-RX (受信機) |
|
| 最大解像度 | 4K@60Hz 4:2:0 | |
| 最大延長距離 | 100m *1 | |
| HDMI入力 | 1 | なし |
| HDMI出力 | なし | 1 |
| RJ45コネクタ (延長ケーブル用) |
1 | |
| RJ45コネクタ (イーサネット用) |
1 | |
| アナログオーディオ | フェニックスコネクタ出力*2 フェニックスコネクタ入力*3 |
- |
| デジタルオーディオ | SPDIF出力 (OAR) | SPDIF入力 (OAR) |
| RS232 | フェニックスコネクタ x1 | フェニックスコネクタ x1 |
| IR(送信) | 3.5mmジャック x1 | |
| IR(受信) | 3.5mmジャック x1 | |
| 電源アダプタ | DC48V | |
| 寸法(mm) | 78 x 163 x 16 | |
*1 4Kの場合はCat5e/6で70m, Cat6A/7で100m
*2 OAR により受信機より送信機に伝送されたオーディオ信号を出力
*3 HDMI の音声信号を置き換える
※ご使用環境によっては動作しない場合や延長距離が短くなる場合があります。
※動作確認のため貸出機を準備していますのでお申しつけ下さい。
4K@60Hz(4:4:4)対応モデル

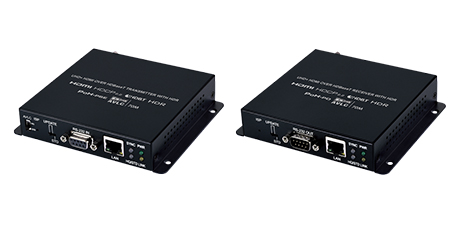

HDB501-TX/RX
・4K@60Hz 4:4:4対応
・イーサネット対応
・PoE対応
(リモートにACアダプタ不要)
| HDB501 | ||
|---|---|---|
| HDB501-TX (送信機) |
HDB501-RX (受信機) |
|
| 最大解像度 | 4K@60Hz 4:4:4 | |
| 最大延長距離 | 100m *1 | |
| HDMI入力 | 1 | なし |
| HDMI出力 | なし | 1 |
| RJ45コネクタ (延長ケーブル用) |
1 | |
| RJ45コネクタ (イーサネット用) |
1 | |
| RS232 | Dsub9 メス x1 | Dsub9 オス x1 |
| IR(送信) | 3.5mmジャック x1 | |
| IR(受信) | 3.5mmジャック x1 | |
| 電源アダプタ | DC48V | なし |
| 重さ(g) | 385 | 386 |
| 寸法(mm) | 128 x 117 x 25 | |
*1 4Kの場合はCat5e/6で70m, Cat6A/7で100m
※ご使用環境によっては動作しない場合や延長距離が短くなる場合があります。
※動作確認のため貸出機を準備していますのでお申しつけ下さい。
LANケーブルについて
以下のケーブルを推奨いたします。
Cat5e → STP
Cat6e → F/UTP, STP
Cat6A → F/UTP
＜備考＞
・なるべくグレードの高いものをお使いください
・なるべく束ねたり巻いたりしないでください
・なるべく他のケーブルに近接して敷設しないでください
・なるべくノイズ発生源から離して敷設してください
HDBaseTテスター
弊社ではHDBaseTエクステンダーのテスター販売も行っております。
HDBaseT伝送路(LANケーブル・敷設環境)をチェック！！
HDBaseT機器(エクステンダー・プロジェクターなど)をチェック！！
● HDBaseT伝送路上でのビットエラーの発生しやすさを測定します (MaxErr)
● HDBaseT伝送路上でのS/N比を測定します(MseErr)
● HDMI信号発生機能
● EDIDリーダー機能
● ログ24時間取得機能
詳しくはこちら。
