4K over LAN(10G) エクステンダー

概要

10G LANでHDMI/DPビデオおよびUSB2.0を延長するエクステンダーです。
10G LAN スイッチで、4K@60Hz 4:4:4ビデオの延長・切替・分配・マルチビュー・ビデオウォールに対応します。
IR、RS232、サイドEthernet(1G)、USB2.0(対応モデルのみ)も同時に延長します。



特長

● HDMI 2.0(4K@60Hz 4:4:4)、DVI 1.0サポート
● HDCP2.2 、HDCP1.x に準拠
● 超軽量圧縮技術採用、ほとんどのコンテンツに対してはロスレス
● ビデオウォール可能(最大5x5)
● マルチビュー画面の合成可能
● 外部アナログステレオ音声の延長
● Side 1Gbps Ethernet提供(パススルー)
● 双方向RS232、IRの延長可能
● 黒スクリーンなしのシームレス切替
● 専用コントローラ(CON505)経由での制御

ラインナップ

CatX/USB2.0対応モデル VOL751-TR  NEW!!

●USB2.0×2ポート
●設定により送信機または受信機として構成可能
●TX modeではHDMIループバック出力対応
●PoE給電可能(10GbEポート)
●OSDとフロントボタンによる基本制御可

CatXモデル VOL701-TR

●設定により送信機または受信機として構成可能
●TX modeではHDMIループバック出力対応
●PoE給電可能(10GbEポート)
●OSDとフロントボタンによる基本制御可

光ファイバー/USB2.0対応モデル VOL851-TR  NEW!!

●USB2.0×3ポート
●設定により送信機または受信機として搭載可能
●TXmode時ではHDMIループバック出力対応
●DisplayPort1.2入力対応
●SFP+モジュール交換可能(シングルモードFiberで最長30Km)

光ファイバーモデル VOL801-TX/RX

●USB2.0×1ポート
●DisplayPort1.2入力対応
●SFP+モジュール交換可能(シングルモードFiberで最長30Km)

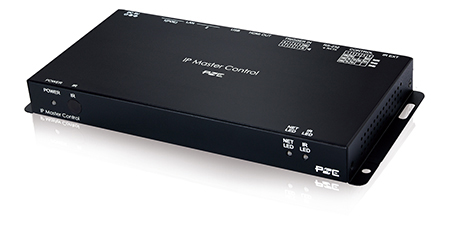

専用コントローラ CON505

●複数のノードをWebGUIやKeypadで制御するための専用コントローラ
●ドラッグ&ドロップで切替、VideowallやMultiviewの簡易設定可
●16個までのMacro(事前登録コマンド群)の設定可能
●トリガ入力に直結スイッチ接続可能(Macro1-8に対応)
●LAN搭載型Keypad(KPD-002/003)搭載可能

接続図

接続図
