BAY DVI/HDMI/DP ハイパフォーマンスAOC

特長

Point①:悪環境への対応力が高いです!

AOCは本来ビデオソース機器とビデオシンク機器を直結する使い方が推奨されます。
しかし、実際の現場では延長アダプタ(J/J)などを介してパッシブケーブルと接続するなど悪環境で使用されることもあります。
このような場合、ビデオ信号品質が劣化し、無出画・ノイズ等の問題が起こることがあります。
BAYハイパフォーマンスAOCは、このような悪環境に対する対応力が高いです。
また、環境によっては外付けのDVI/HDMIイコライザやEDID保持器などが必要になる場合もありますが、それらを含めてトータルサポートをさせていただきます。
詳細はお問い合わせください。
※動作を保証するものではありません

Point②:外部給電不要!しかも万が一のための外部給電にも対応!

一般的にAOCはビデオ出力機器のDVI/HDMI出力の5V端子より給電します。
しかし、ビデオ出力機器によって給電能力にバラつきがあり、AOCが正常動作しない場合があります。
そのような場合でも、本製品は全て外部給電対応なので安心です。
※今後発売予定のHDMI2.0モデル(BAY-H20xyyA)では外部給電が必要になります
※DisplayPortモデルは外部給電に対応しておりません

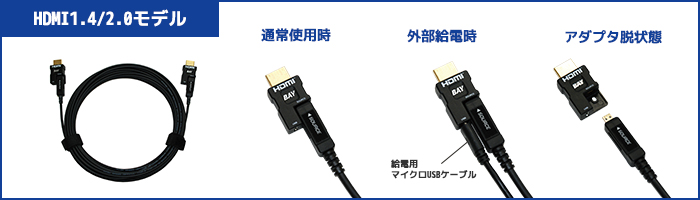

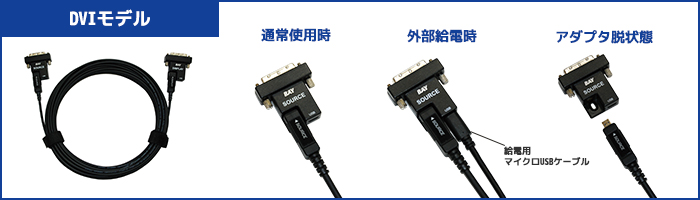

Point③:通線しやすいアダプタ脱着タイプ

アダプタ部が脱着できるので、配管などを通しやすいです。
通線ツールを使えばさらに便利です。

Point④:TPU被覆/LSZH被覆/Plenum被覆の3種から選べます

細くて柔軟なPlenum被覆・LSZH被覆はUベンドテスト10万回保証。
丈夫なTPU被覆は内部の光ファイバーをしっかりガード、屋外でも使えます。

その他の特長

● 映像信号は光ファイバで送るのでノイズに強い!
● ~100mまでラインナップ
● HDCP、EDID対応(パススルー)
● 各種認証:UL、CE、Laser Safety
pdf






仕様表

HDMI 1.4 HDMI 2.0 (予定) DVI-D シングルリンク DisplayPort 1.2a
最大解像度 4K@30Hz 4:4:4 4K@60Hz 4:4:4 1920x1200@60Hz 4K@60Hz 4:4:4
アダプタ脱着 ×
HDCP HDCP1.4 HDCP2.2 HDCP1.4 HDCP2.2
オーディオ 対応 非対応 対応
データ帯域 10.2Gbps 18Gbps 4.95Gbps 21.6Gbps
消費電力 0.25W 0.85W 0.25W 0.11W
外部電源 ×
長さ(m) 7, 10,15,20,30,40,50,
60,70,80,90,100
10,15,20,30,40,50,
60,70,80,90,100
7, 10,15,20,30,40,50,
60,70,80,90,100
5,7,10,15,20,30,40,50,
60,70,80,90,100
被覆素材(色) TPU
(黒)
Plenum
(黒)
LSZH
(灰)
TPU
(黒)
Plenum
(黒)
TPU
(黒)
Plenum
(黒)
LSZH
(灰)
TPU
(黒)
Plenum
(黒)
型番 *1 BAY-H14xyy BAY-H20xyyA BAY-DVIxyy BAY-DPxyy

*1 x=被覆素材(TPU→T / Plenum→P / LSZH→L), yy=長さ(m)(100mの場合はA0と記載)

※ご使用環境によっては動作しない場合があります。
※動作確認のため貸出機を準備していますのでお申しつけ下さい。

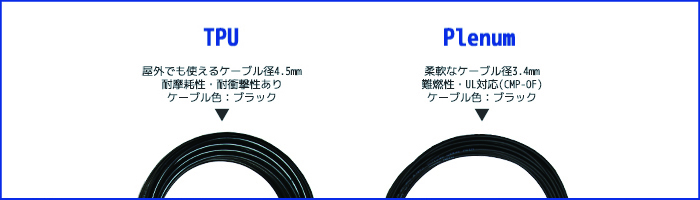

各被覆について

TPU(熱可塑性ポリウレタン):
● 強靭
● 耐摩耗性に優れる
● 耐衝撃性に優れる
● 屋外使用可

Plenum(プレナム):
● 柔軟
● 難燃性
● UL対応 (CMP-OF)
● プレナム空間*での敷設に使用

LSZH(Low Smoke Zero Halogen:
● 柔軟
● 低発煙性・ハロゲンフリー



TPU Plenum LSZH
ケーブル径 4.5mm 3.4mm
被覆厚 1.0mm 0.45mm
重量 2.25kg/100m 1.70kg/100m 1.65kg/100m
最小曲げ半径(瞬間) 約9mm 約6mm
最小曲げ半径(常設) 約90mm 約70mm
引張強度
(ケーブルとコネクタの接合部)
10kg
引張強度
(ケーブル部)
50kg
圧潰強度 50kg

アクセサリー

通線ツール


先端に紐やワイヤーを通す穴があります
ケーブル敷設時に便利

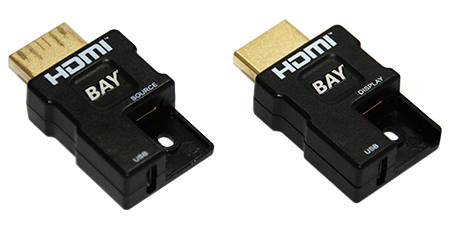

給電対応HDMI脱着アダプタセット


DVIモデルの脱着アダプタをHDMI脱着アダプタに付け替えることもできます。
給電用マイクロUSBケーブル付き。

給電対応DVI脱着アダプタセット


HDMIモデルの脱着アダプタをDVI脱着アダプタに付け替えることもできます。
給電用マイクロUSBケーブル付き。
