4x1 LAN回線切替器

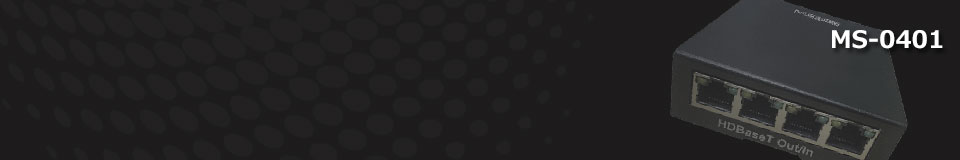

MSolutions社製 MS-0401 は独自開発の超小型リレーモジュールの搭載により、HDBaseT 信号又は Ethernet 信号を物理層レベルで 4:1 ポート間で双方向に切替え可能なコスト効果の高い切替器です。
切替は同梱される切替アプリ（Windows 用）からシリアル経由で行います。
切替は同梱される切替アプリ（Windows 用）からシリアル経由で行います。
共通の特長
- 1 入力を 4 出力のいずれかに切替 ( 同時分配は不可 )
- 4 入力のいずれかを 1 出力に切替
- 2 段接続可能
- 双方向伝送
- HDBaseT1.0/2.0/3.0 準拠、HDCP2.2 対応
- Ethernet(10BASE-T、100BASE-T、1000BASE-T、10GBASE-T) 対応
- PoH(Power over HDBaseT) 対応 100W 迄
- PoE(Power over Ethernet) 対応 100W 迄
- PoC(Power over Cable) 対応 100W 迄
MS-0401E
- 切替制御として
- プッシュボタン
- RS232(コマンド、同梱のコントロールアプリ)
- IP(コマンド、WebGUI)
- 装置の電源オフ時はポート 4 が強制的に選択され双方向動作を継続します。フェイルセーフ用途に活用できます
MS-0401
- 切替制御は同梱の USB/RS232 変換ケーブルを介して切替アプリで行います
- 切替えのシリアルコマンドを公開しており、独自プログラムからも制御可能
- 装置の電源オフ時はポート 1 が強制的に選択され双方向動作を継続します。フェイルセーフ用途に活用できます
注意：本切替器(MS-0401E,MS-0401)の挿入によりエンド・エンド間の最大長は規格値よりも短くなります。また、その程度はLANケーブルの品質に大きく影響されます
仕様
| 型番 | MS-0401E | MS-0401 |
|---|---|---|
| RJ45接続端子 | RJ45 x5 1入力を4出力のいずれか、または4入力のいずれかを1出力に切替 | |
| 制御用端子 | RJ45(IP制御用) x1,RS232(3ピン) x1,コントロールパネル接続(5ピン) x1 | RS232(3ピン) x1 |
| 動作温度 | 0℃ ～ 48℃ | 0℃～40℃ |
| 保管温度 | -20℃ ～ 60℃ | -20℃ ～ 60℃ |
| 動作湿度 | 10 ～ 90%(結露なきこと) | |
| 寸法(W×D×Hmm) | 123×74×30 | 77×94×25 |
| 重量 | 0.2Kg | 0.16Kg |
| 電源 | 12V 2A | |
| 同梱品 | 本体 x1,電源アダプタ(12V 2A) x1,RS232用3ピン ターミナルブロック x1,コントロールパネル接続用5ピン ターミナルブロック x1,コントロールアプリ x1,日本語マニュアル x1 | ACアダプタ x1, USB/RS232変換ケーブル x1,切替アプリ（windows用） x1, 日本語マニュアル x1 |
