HDMI延長 (HDBaseTエクステンダー 壁付けモデル)
概要
Cat5e/6/6A/7ケーブルを用いてHDMIビデオを延長するHDBaseTエクステンダーの壁付けモデル。
ラインナップ・仕様
HDBW601-TX NEW!!
・映像入力：HDMI 1 系統、VGA 1 系統
・PoH（ Power over HDBaseT）対応のHDBaseT 受信器
（例：HDB302-RX）との組み合わせによりAC 電源無しで動作
・自動入力切替
・4K@60Hz 4:4:4 HDMI 入力
（この時のHDBaseT出力は色空間変換により4K@60Hz 4:2:0）
・アナログステレオ音声入力対応、音声をHDMI出力へ埋込
・自動化イベントの発生（例：HDMI ケーブルの接続）に伴う
RX ユニットからのCEC/RS232 コマンドの発出
・PoH（ Power over HDBaseT）対応のHDBaseT 受信器
（例：HDB302-RX）との組み合わせによりAC 電源無しで動作
・自動入力切替
・4K@60Hz 4:4:4 HDMI 入力
（この時のHDBaseT出力は色空間変換により4K@60Hz 4:2:0）
・アナログステレオ音声入力対応、音声をHDMI出力へ埋込
・自動化イベントの発生（例：HDMI ケーブルの接続）に伴う
RX ユニットからのCEC/RS232 コマンドの発出
HDBW603-TX
・映像入力：HDMI 2 系統、VGA 1 系統
・PoH（ Power over HDBaseT）対応のHDBaseT 受信器
（例：HDB302-RX）との組み合わせによりAC 電源無しで動作
・自動入力切替
・4K@60Hz 4:4:4 HDMI 入力
（この時のHDBaseT出力は色空間変換により4K@60Hz 4:2:0）
・アナログステレオ音声入力対応、音声をHDMI出力へ埋込
・自動化イベントの発生（例：HDMI ケーブルの接続）に伴う
RX ユニットからのCEC/RS232 コマンドの発出
・PoH（ Power over HDBaseT）対応のHDBaseT 受信器
（例：HDB302-RX）との組み合わせによりAC 電源無しで動作
・自動入力切替
・4K@60Hz 4:4:4 HDMI 入力
（この時のHDBaseT出力は色空間変換により4K@60Hz 4:2:0）
・アナログステレオ音声入力対応、音声をHDMI出力へ埋込
・自動化イベントの発生（例：HDMI ケーブルの接続）に伴う
RX ユニットからのCEC/RS232 コマンドの発出

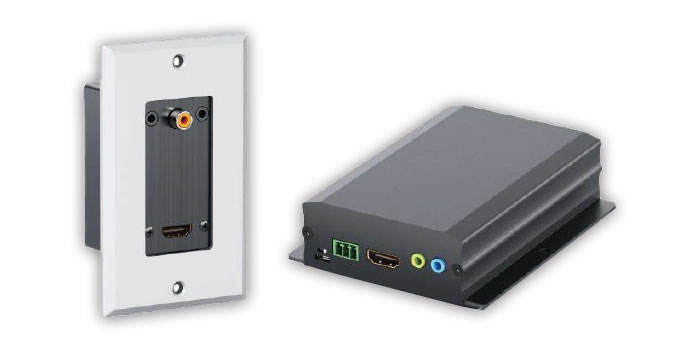

HDBW500
・送信器（壁付け）と受信器のセットモデル
・送信器または受信器から相手方へ給電（独自PoC）
・送信器、受信器にARC音声デジタル出力(同軸)
・送信器または受信器から相手方へ給電（独自PoC）
・送信器、受信器にARC音声デジタル出力(同軸)
| 型番 | HDBW603-TX（送信器） | HDBW601-TX（送信器） | HDBW500-TX（送信器） | HDBW500-RX（受信器） | |
|---|---|---|---|---|---|
| 映像入出力 | HDMI 2系統、VGA 1系統 | HDMI 1系統、VGA 1系統 | 入力1系統 | 出力1系統 | |
| 最大解像度 | 4K@60Hz 4:4:4(HDMI),1920x1200RB(VGA) | 4K@60Hz 4:4:4 / HDR | |||
| HDCP1.4/2.2 | 対応 | 対応 | |||
| リンク | 方式 | HDBaseT | HDBaseTを利用した独自方式 | ||
| 最大 伝送 距離 |
100m *1 | 1080p@60時 70m / 4K@30時 40m | |||
| コネクタ | RJ45 (Cat5e/6/6A/7) | RJ45 (Cat5e/6/6A/7) | |||
インターフェース |
RS232 | RXユニットを介したコマンド発出or TX構成制御 |
双方向パススルー (3pin Terminal Block) |
双方向パススルー (3pin Terminal Block) |
|
| IR | なし | 送信用2.5mmジャック | 受信用 3.5mmジャック | ||
| 受信用3.5mmジャック | 送信用3.5mmジャック | ||||
| イーサ ネット |
RJ45 x1 | なし | なし | ||
| オー ディオ |
アナログステレオ入力 (3.5mmジャック) |
ARCデジタル出力(同軸) | ARCデジタル出力(同軸) | ||
| コント ロール |
フロントボタン,Web GUI, Telnet,RS232(HDB302-RXより) |
なし | |||
| 電源 | AC アダプタ |
PoH 対応のHDBaseT 受信器より受電 またはDC12V | DC24V 2pin Terminal Block (オプション) |
24V DC電源アダプタ(ロック付) | |
| 寸法(WxHxD) 本体部のみ |
92 x 104 x 54mm (US 2-Gangサイズ) |
46 x 104 x 71mm (US 1-Gangサイズ) |
45 x 72 x 40mm (US 1-Gangサイズ) |
94 x 90 x 30mm | |
| 重量 | 260g | 200g | 103g | 389g | |
| 主な同梱品 | 本体x1、化粧カバー、取付ねじセットx1、電源端子アダプタx1 | 送信器 x1、受信器 x1、ACアダプタx1, IR送信ケーブル x1、IR受信ケーブル x1 | |||
*1 4K@60Hz 4:2:0/4K@30Hz 4:4:4の場合はCat5e/6で70m, Cat6A/7で100m
LANケーブルについて
以下のケーブルを推奨いたします。
Cat5e → STP
Cat6 → F/UTP, STP
Cat6A → F/UTP
＜備考＞
・なるべくグレードの高いものをお使いください
・なるべく束ねたり巻いたりしないでください
・なるべく他のケーブルに近接して敷設しないでください
・なるべくノイズ発生源から離して敷設してください
HDBaseTテスター
弊社ではHDBaseTエクステンダーのテスター販売も行っております。
HDBaseT伝送路(LANケーブル・敷設環境)をチェック！！
HDBaseT機器(エクステンダー・プロジェクターなど)をチェック！！
● HDBaseT伝送路上でのビットエラーの発生しやすさを測定します (MaxErr)
● HDBaseT伝送路上でのS/N比を測定します(MseErr)
● HDMI信号発生機能
● EDIDリーダー機能
● ログ24時間取得機能
詳しくはこちら。
