LUSEMについて

LUSEMは韓国LG社のグループ会社です。
優れた製品開発力・生産技術力を持っています。

LUSEM OxLinx DVI/HDMI/DP アクティブオプティカルケーブル

特長

Point①:外部給電対応!

AOC(アクティブオプティカルケーブル)は、一般的にビデオ出力機器のDVI/HDMI出力の5V端子より給電します。
しかし、ビデオ出力機器によって給電能力にバラつきがあり、AOCが正常動作しない場合があります。
そのような場合でもOxLinxなら外部給電対応なので安心です。
HDMI2.0モデルは標準対応、DVIモデルはアクセサリーにより対応。詳細は下図をご参照ください。

Point②:コネクタ部が脱着できます

コネクタ部が脱着できるので、配管などを通しやすいです。配線管ツールを使えばさらに便利です。
※DisplayPortモデルは除きます。

Point③:丈夫なTPU被覆もあります

内部の光ファイバーをしっかりガードします。屋外でも使えます。

その他の特長

● 映像信号は光ファイバで送るのでノイズに強い!
● ~100mまでラインナップ
● HDCP、EDID対応( パススルー)
● 各種認証:UL、CE、Laser Safety
pdf

仕様表

HDMI 1.4 HDMI 2.0 DVI-D シングルリンク DisplayPort 1.2a
最大解像度 4K@30Hz 4:4:4 4K@60Hz 4:4:4 1920x1200@60Hz 4K@60Hz 4:4:4
アダプタ脱着 ×
HDCP HDCP1.4 HDCP2.2 HDCP1.4 HDCP2.2
オーディオ 対応 非対応 対応
データ帯域 10.2Gbps 18Gbps 4.95Gbps 21.6Gbps
消費電力 0.25W 0.27W(4K@30 4:4:4),
0.55W(4K@60 4:4:4)
0.25W 0.11W
外部電源 △*1 ○*2 ×
長さ(m) 10,15,20,30,40,50,
60,70,80,90,100
7,10,15,20,30,40,50,
60,70,80,90,100
10,15,20,30,40,50,
60,70,80,90,100
5,7,10,15,20,30,40,50,
60,70,80,90,100
被覆素材(色) TPU
(黒)
Plenum
(黒)
LSZH
(灰)
TPU
(黒)
Plenum
(黒)
LSZH
(灰)
TPU
(黒)
Plenum
(黒)
LSZH
(灰)
TPU
(黒)
Plenum
(黒)
型番 *3*4 LHM-Pxyy LHM2-Pxyy LDV-Pxyy LDP-Nxyy

*1 市販の給電用HDMI/USBケーブルと組み合わせて給電できる場合がありますが、信号品質劣化の原因となる可能性がありますので、通常使用はおすすめしておりません。
緊急対応用のご用意はありますのでお問い合わせください。
*2 アクセサリーの給電対応DVI 脱着アダプタ(611-T0023B または611-T0024C) および給電用マイクロUSB ケーブル(USB-CBL02) が別途必要です。
*3 x=被覆素材(TPU→T / Plenum→P / LSZH→L), yy=長さ(m)(100mの場合はA0と記載)
*4 HDMI1.4(ソース側)-DVI(シンク側)はLHD-Pxyy、DVI(ソース側)-HDMI(シンク側)はLDH-Pxyy

※ご使用環境によっては動作しない場合があります。
※動作確認のため貸出機を準備していますのでお申しつけ下さい。

各被覆について

TPU(熱可塑性ポリウレタン):
● 強靭
● 耐摩耗性に優れる
● 耐衝撃性に優れる
● 屋外使用可

Plenum(プレナム):
● 柔軟
● 難燃性
● UL対応 (CMP-OF)
● プレナム空間*での敷設に使用

LSZH(Low Smoke Zero Halogen:
● 柔軟
● 低発煙性・ハロゲンフリー

TPU Plenum LSZH
ケーブル径 4.5mm 3.4mm
被覆厚 1.0mm 0.45mm
重量 2.25kg/100m 1.70kg/100m 1.65kg/100m
最小曲げ半径(瞬間) 約9mm 約6mm
最小曲げ半径(常設) 約90mm 約70mm
引張強度
(ケーブルとコネクタの接合部)
10kg
引張強度
(ケーブル部)
50kg
圧潰強度 50kg

オプション品

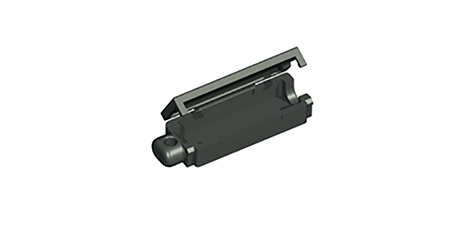

通線ツール


先端に紐やワイヤーを通す穴があります
ケーブル敷設時に便利

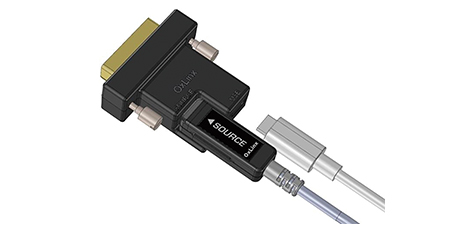

給電用DVI脱着アダプタ

DVI脱着アダプタには給電可能なタイプもあります。
HDMIモデルの脱着アダプタをDVI脱着アダプタに付け替えることもできます。

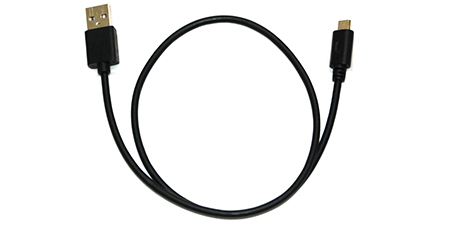

給電用マイクロUSBケーブル


HDMI2.0モデルおよび
給電用DVI脱着アダプタに対応
