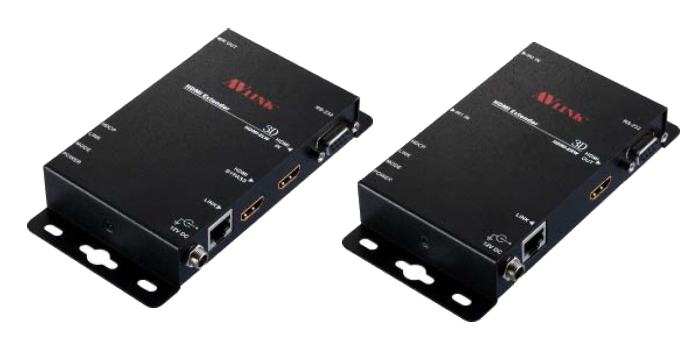

HDMIエクステンダー
HDMI-EXW
非圧縮HDMIビデオをCat5e/6/6A/7ケーブルで100m延長します(HDCP対応)。RS232, IRも同時延長可能。

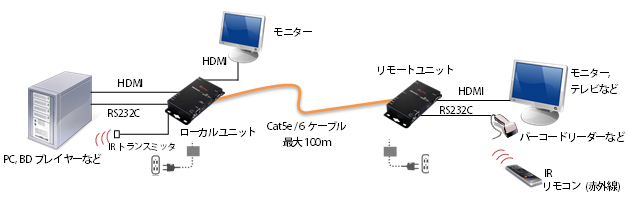

接続図
仕様
| ローカル | リモート | |
|---|---|---|
| 延長ケーブル | Cat5e *1/6/6A/7 (別表参照) | |
| 対応ビデオフォーマット | 1080p@60, 4K@30 4:4:4, 4K@60 4:2:0など | |
| 延長距離 | 70～100m (別表参照) | |
| HDMI入力 | 1 | なし |
| HDMI出力 | 1 (同時出力は不可) | |
| RJ45コネクタ | 1 (延長ケーブル用) | |
| IR Out | あり (3.5mmジャック) | なし |
| IR1 In | なし | あり |
| IR2 In | なし | あり (3.5mmジャック) |
| 電源アダプタ | DC 12V (ロック付き) | |
| 重さ | 305g | 308g |
| 寸法 | 150 x 80 x 25 mm | |
| ビデオフォーマット | ケーブル種 *2 | 最大延長距離 |
|---|---|---|
| 1080p@60 | Cat5e *1/6 | 100m |
| Cat6A/7 | 100m | |
| 4K@30 4:4:4 4K@60 4:2:0 |
Cat5e *1/6 | 70m |
| Cat6A/7 | 100m |
*1 STPをおすすめします。 *2 単線をおすすめします。
※ご使用環境によっては動作しない場合や延長距離が短くなる場合があります。
※動作確認のため貸出機を準備していますのでお申しつけ下さい。
商品情報
| 品名 | HDMI-EXW |
|---|---|
| 同梱品 | ローカルユニット (1) |
| リモートユニット (1) | |
| DC12V 電源アダプタ (2) | |
| 1.2m HDMIケーブル (1) | |
| IR (赤外線)送信ケーブル (1) | |
| IR (赤外線)受信ケーブル (1) | |
| 固定用ネジ (4) | |
| 設置パッド (8) |
OEM様向け関連製品
AVLINKロゴの入っていないOEM版、内部ボードの販売も行っております。
詳細はお問い合わせください。
