WUXGA/1080p over LAN VOL-100

1GでWUXGA/1080p対応のベーシックモデル

汎用1G LAN スイッチ(RJ45) でWUXGA / 1080p をマトリックススイッチング!
充実した機能のベーシックモデルです。



特長

■ PoE対応
■ HDMIループアウト(送信機HDMI出力1)
■ シームレススイッチング
■ HDCP1.4
■ RS232・CEC対応
■ HDMI・オーディオ・RS232を個別にルーティング
■ iPadによるGUI操作 (Visual M) - プレビュー付き

仕様

製品名

VOL-100

型番

VOL-100E (送信機)

VOL-100D (受信機)

LAN(RJ45)

1G

解像度

WUXGA(1920x1200@60Hz)/1080p

インター
フェース
ビデオ入力

1xHDMI1.3

ストリーム

ビデオ出力

ストリーム

1xHDMI1.3

オーディオ

1出力

1出力

RS232C

○(コントロールユニットより)

機能 ソースプレビュー

HDCP

HDCP1.4

スケーラー

○(簡易)

PoE

CEC

シームレススイッチ

コント
ロール
ハード

VOL-050

コントロールソフト

PC Configurator

GUI

VisualM(iPad)

外形寸法(mm)

237x25x94.3

266x25x111.3

重量(kg)

0.48

0.6

消費電力
(W)
ACアダプター

6.0

6.0

PoE

10.0

10.0

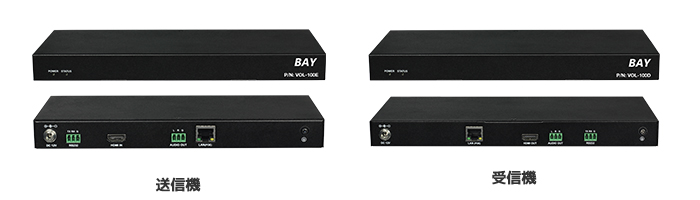

外観

VOL-100外観図



構成例

VOL-100 diagram



関連製品

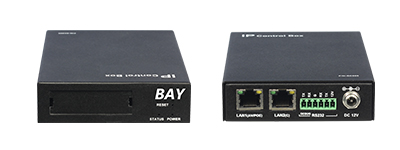

IPコントローラ VOL-050

WEBサーバ機能を搭載し、タブレットやPC上のブラウザから操作できるようになります。その際、各ソース映像の内容を個画面で確認することができ、ドラッグ&ドロップにより直感的に切り替えることが可能です。また、Telnetサーバ機能も備え、各社AVコントロールシステムとの連携も容易です。
