KanexPro 1080p over LAN エクステンダー

最大解像度1080pのHDMIビデオをLAN上で延長するエクステンダーキットです。
LANスイッチに最大250台までのデコーダーを接続し、250台のモニターにビデオを分配することも可能です。
LANスイッチがPoE対応の場合は、エンコーダー・デコーダーのACアダプターが不要になります。



特長

●最大解像度1080pのHDMIをLAN上で延長
● LANスイッチに最大250台までデコーダーを接続しHDMIを分配
● 設定不要、Plug&Playで動作
● 既設のLANに接続可能 *1
● LANスイッチはカスケード接続可能 *1
● PoE対応LANスイッチを使うとACアダプター不要 *2
● 100/1000BASE-T LAN対応
● HDCP対応
● EDID対応

*1 ご使用環境によります
*2 PoE対応LANスイッチから給電されます。LANスイッチがPoE対応でない場合や、エンコーダーとデコーダーを1対1接続する場合は、ACアダプター(EXT-PSU1)が必要になります。PoEはオルタナティブAのみの対応です。

接続図 (例)

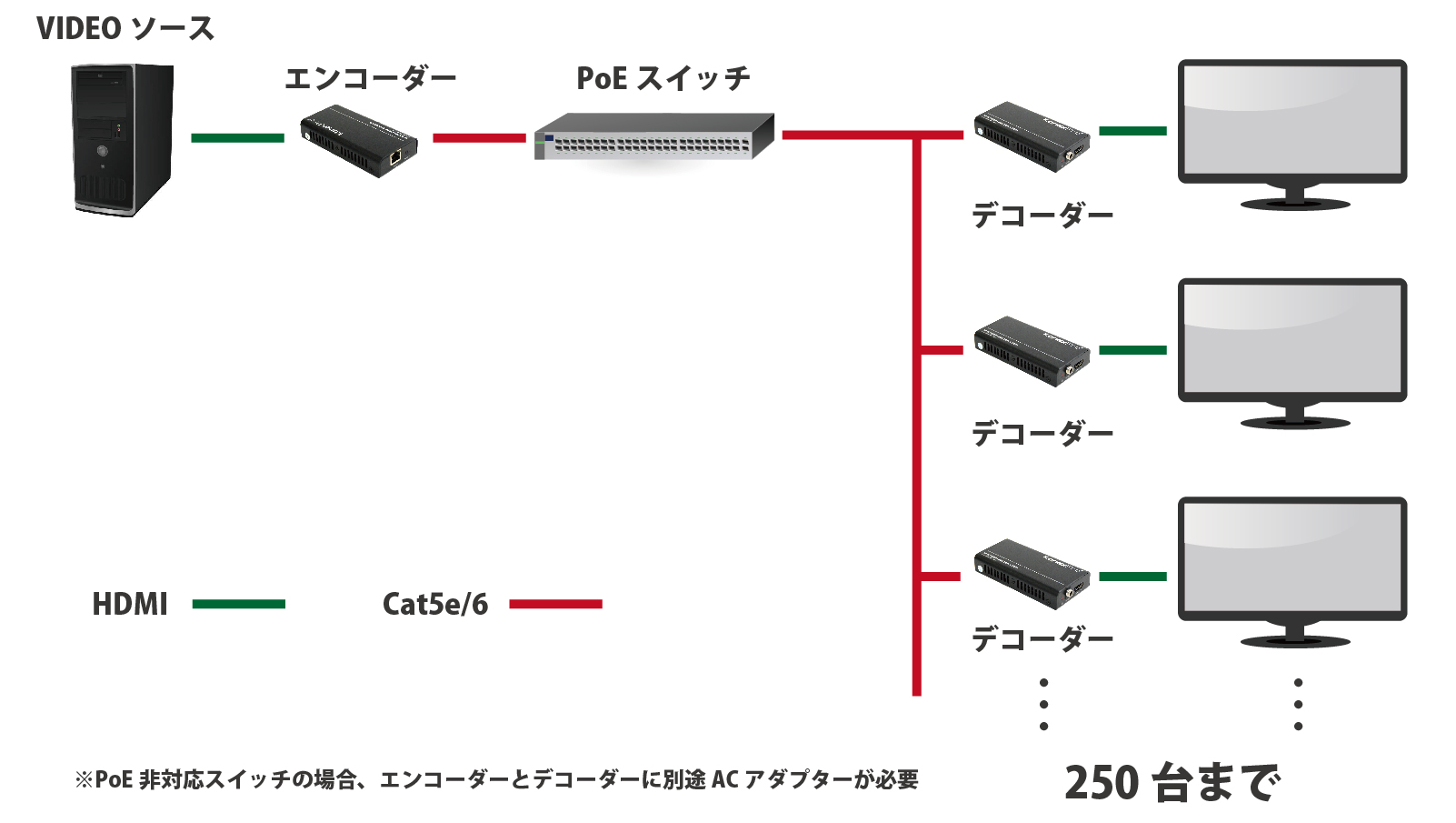

1. 基本構成

IP extender diagram

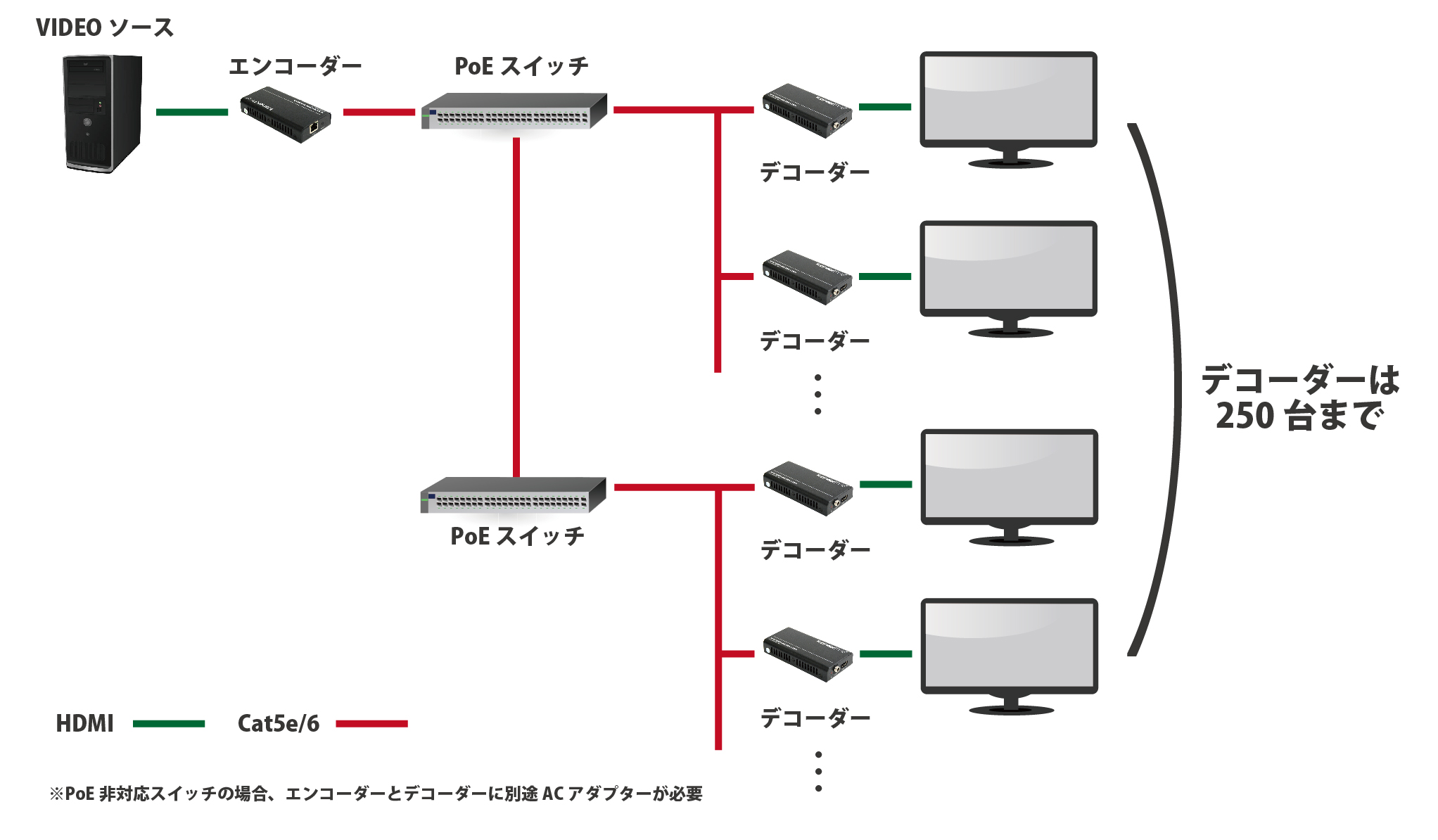

2. 複数スイッチの構成

IP extender diagram

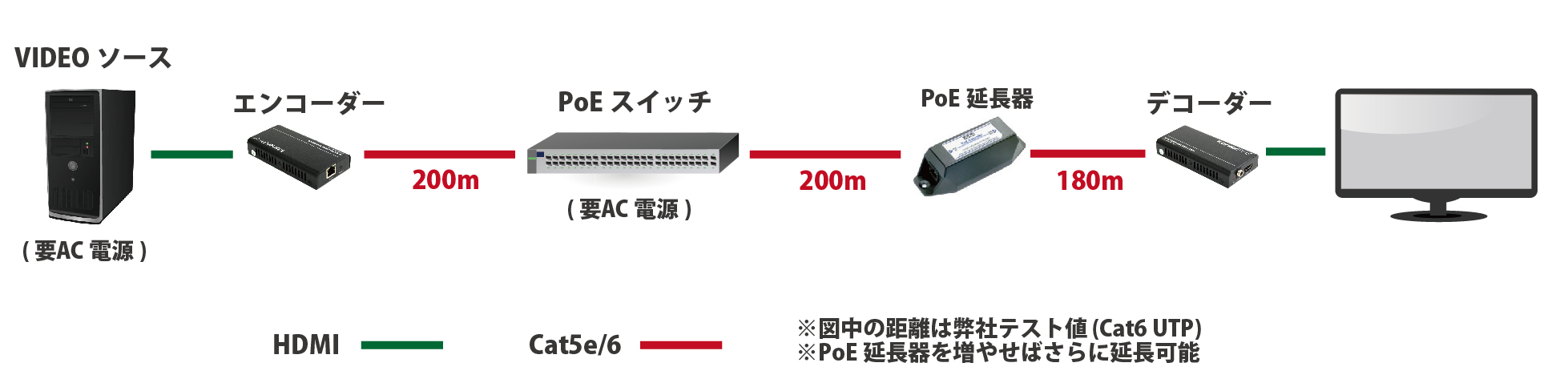

3. PoEスイッチに接続したデコーダーをさらに延長したい場合

IP extender diagram

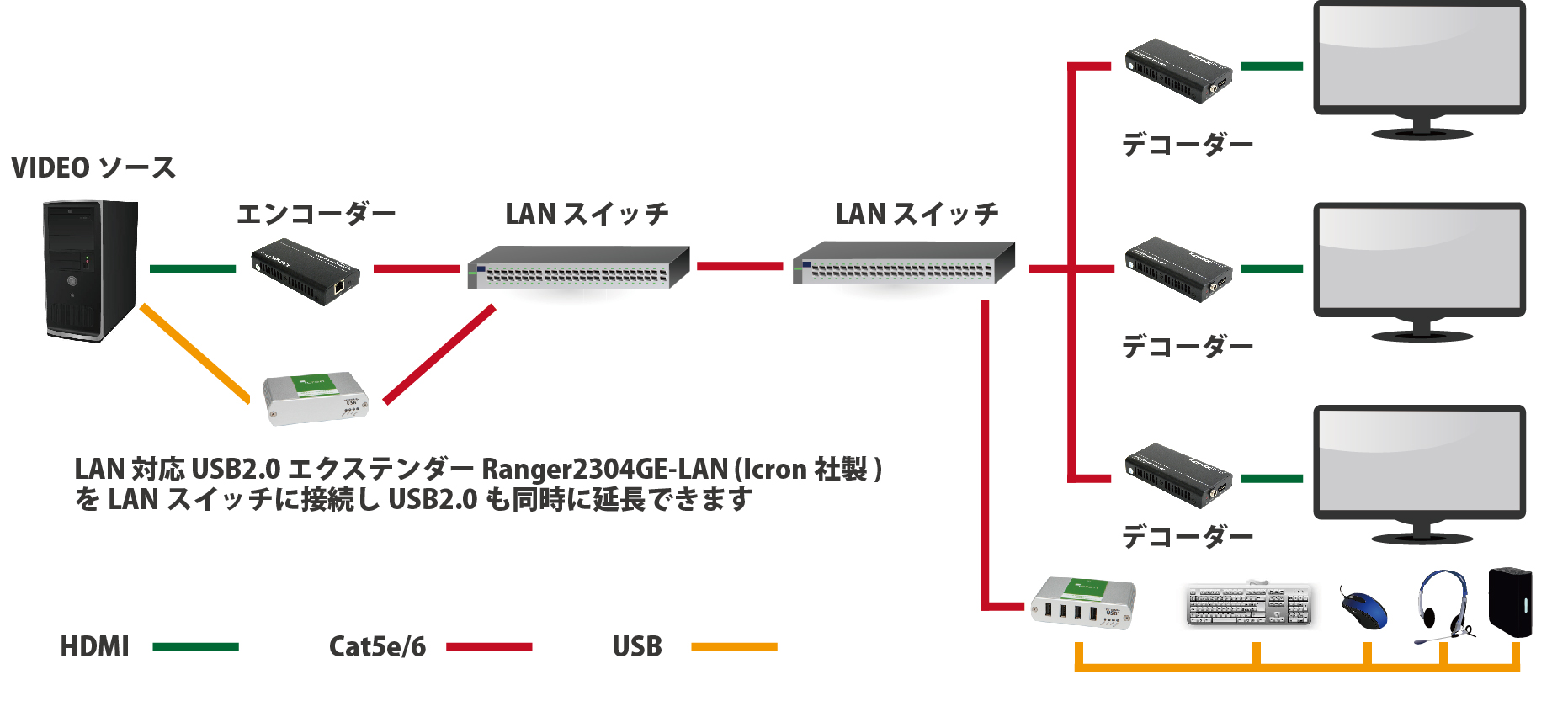

4. USB2.0エクステンダーとの連携

IP extender diagram

最大延長距離(上記各例の場合の弊社テスト値(Cat6 UTP))

延長距離
エンコーダー~LANスイッチ間 200m
LANスイッチ間 200m
LANスイッチ~デコーダー間 175m

※動作確認済みLANスイッチ、PoE延長器についてはお問い合わせください
