Avonic PTZカメラ

1080p PTZカメラ CM60シリーズ

パナソニック製 1/2.86" CMOSセンサー採用

タムロン製 20x ズームレンズ採用

Avonic CM-30/60シリーズはパナソニック製CMOSセンサーとタムロン製20xズームレンズを採用したハイコストパフォーマンスなPTZカメラです。

・最大解像度は1080p@ 60Hz(CM60シリーズ)
・IP、HDMI、SDI、CVBS、USB3.0接続が可能
(モデルにより対応する接続方式が異なります)
・エンコーディング h.264/h.265(モデルによります)
・RS232/485、IPで制御
コントローラー CM-CON100コントローラ
(Visca/Pelco-D/Pelco-P対応、別売)


720p PTZカメラCM30シリーズもあります。

製品一覧

解像度(max)

FPS(max)

 IP

エンコード

USB3.0

CM30

720p

60

×

×

×

オフホワイト

CM30-IP

720p

60

h.264

×

オフホワイト

CM60

1080p

360

×

×

×

オフホワイト

CM60-IP

1080p

60

h.265

×

オフホワイト/ブラック

CM60-IPU

1080p

60

h.265

オフホワイト

製品仕様詳細

CM60-IPU

CM60-IP

CM30-IP

CM60

CM30

Video Systems 1080p/60, 1080p/50, 1080i/60, 1080i/50, 1080p/30, 1080p/25, 720p/60, 720p/50,
NTSC, PAL
1080p/60, 1080p/50, 1080i/60, 1080i/50, 1080p/30, 1080p/25, 720p/60, 720p/50,
NTSC, PAL
720p/60, 720p/50,
NTSC, PAL
1080p/60, 1080p/50, 1080i/60, 1080i/50, 1080p/30, 1080p/25, 720p/60,
720p/50,
NTSC, PAL
720p/60, 720p/50,
NTSC, PAL
Sensor 1/2.86", CMOS, Effective Pixel: 2.36M 1/2.86", CMOS, Effective Pixel: 2.36M 1/2.7", CMOS, Effective Pixel: 0.92M 1/2.86", CMOS, Effective Pixel: 2.36M 1/2.7", CMOS, Effective Pixel: 0.92M
Shutter 1/25s ~1/10000s 1/25s ~1/10000s 1s ~ 1/10000s 1/25s ~1/10000s 1s ~ 1/10000s
Scanning Mode Progressive
Lens 20x, f4,42mm ~88.5 mm, F1.8 ~F2.8
Digital zoom 16x
Minimal Illumination 0.5 Lux @ (F1.8, AGC ON)
White Balance Auto, Indoor, Outdoor, One-Push, Manual
Backlight Compentation Supported
Digital Noise reduction 2D&3D Digital Noise Reduction
S/N >/55dB
Horizontal angle 60.7o ~ 3.36o
Vertical angle 34.1 o ~1.89o
Horizontal Rotation +- 170o?
Vertical rotation -30o ~+90o?
Pan Speed range 1.7o ~100o/s
Tilt speed range 1.7o ~69.9o/s
Ceiling installation Supported
Number of presents 255
Preset Accuracy 0.1o
Video coding standard H.265, H.264 H.265, H.264 H.264 No IP
H.265 Profiles main main
H.264 Profiles base, main, high base, main, high base, main, high
Main stream resolution 1920x1080, 1280x720 1920x1080, 1280x720 1280x720
Sub stream resolution 720x480, 320x240
Bit rate 128K, 256K, 384K, 512K, 768K, 1024K, 1536K, 2048K, 3072K, 4096K, 5120K, 6144K 8192K Optional, customize.
Bit rate type Variable rate, fixed rate
Audio standard AAC
Audio rate 96K, 128K, 256K
Support protocols TCP/IP, HTTP, DDNS, RTSP, PPPoE, SMTP, UPnP, SNMP, FTP (optional)
Maximum Frame Format PAL: 1-25, format NTSC: 1-30
IFrame gab Customizable
Video format PAL, NTSC
Web stream Main stream, sub stream
Web Video Size Appropriate size, original size, full-screen.
HDMI Output HDMI: Version 1.3 HDMI: Version 1.3 - HDMI: Version 1.3 -
SDI output - 3G-SDI: BNC type, 800mVp-p, 75 Ohm, Along to SMPTE 424M standard HD-SDI: BNC Type, 800mVp-p, 75 Ohm, Along to SMPTE 292M standard 3G-SDI: BNC type, 800mVp-p, 75 Ohm, Along to SMPTE 424M standard HD-SDI: BNC Type, 800mVp-p, 75 Ohm, Along to SMPTE 292M standard
USB Output USB 3.0 -
SD Output CVBS: RCA Jack, 1Vp-p, 75 Ohm, only 480i or 576i, not simultaneous with other outputs
Network Interface RJ45: 10M/100M Adaptive Ethenet ports
Audio interface 1-ch 3.5mm audio interface, LINE IN
USB USB2.0: A type jack
RS-232 IN 8pin Min DIN, Max DIstance: 30m, Protocol: VISCA/Pelco-D/Pelco-P
RS-232 OUT 8pin Min DIN, Max DIstance: 30m, Protocol: VISCA network use only
RS-485 2pin Phoenix port, Max DIstance: 1200m, Protocol: VISCA/Pelco-D/Pelco-P
Power jack JEITA type (DC IN 12V)
Generic Specification DC 12V
Input Voltage 2.0A (max) 2.0A (max) 1.0A (max) 2.0A (max) 1.0A (max)
Operating Temperature ~5oC ~ 40oC
Storage Temperature ~20oC ~ 60oC
Power 12W (max)
Dimension product 142mm x 169mm x 176mm
Weight product 1.5 kg
Dimensions box 230mm x 230mm x 250mm
Weight box 2.4 kg

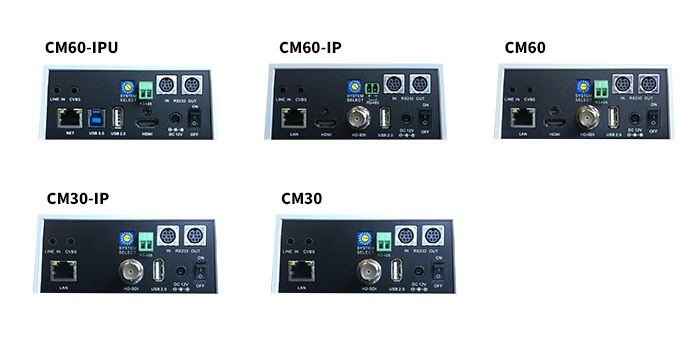

背面

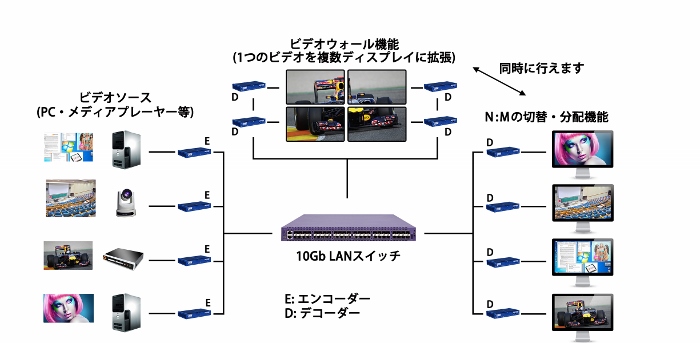

構成例

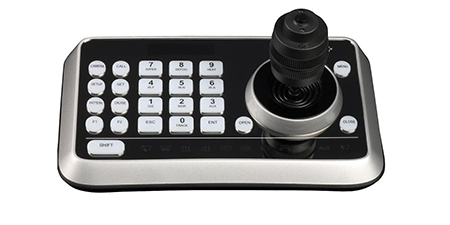

Avonic PTZカメラ コントローラ CM-CON100

Avonic CM-CON100コントローラはコンパクトなPTZカメラ用コントローラです。
255台までのカメラの制御と255個のプリセットが可能です。
本コントローラは業界標準のVisca, Pelco-D, Pelco-Pプロトコルをサポートし、 RS232/485インタフェースにより接続できます。
そのため、このプロトコルに準拠した他社製カメラとの接続も可能です。
カメラフォーカスのマニュアル/オート、プリセット値のセーブ/ロード の切替が容易にできます。
